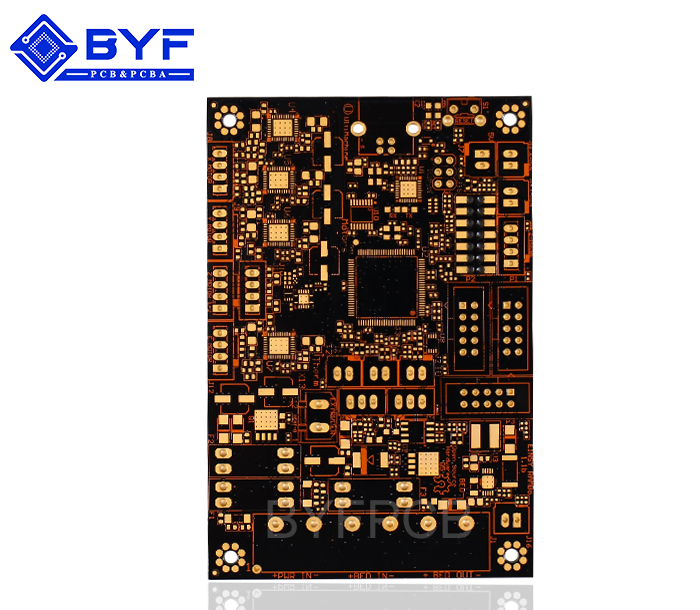

电源产品1

产品分类:开关电源PCB
产品型号:M2R3142
层数:2层
板厚:1.6+/-0.16mm
尺寸:192.8mm*129.99mm
所用板材:生益(S1000-2)
最小孔径:0.65mm
表面处理:无铅喷锡
最小孔铜:25um
最小表铜:105um
最小线宽/距:025mm/0.35mm
锡厚:min2.54mm
终端产品:开关电源
在线咨询

24h 热线

400 8520 136

产品简介

INTRODUCTION

为了迎台市场的需求,大多数加工厂的工艺都在不断进步,对于目前的工艺来说生产线间距等于甚至小于0.1mm的产品已经不是难事。考虑到开关电源所采用的元器件及生产工艺,一般双面板最小线间距设为0.3mm,单面板最小线间距设为0.5mm,焊盘与焊盘、焊盘与过孔或过孔与过孔,最小间距设为0.5mm,可避免在焊接操作过程中出现桥接现象。

  在这个标准之下,很多制版厂都能够非常轻松的达到市场的生产要求,此外还能很大程度上提高成品率。亦可实现合理的布线密度及有一一个较经济的成本。最小线间距只适合信号控制电路和电压低于63V的低压电路,当线间电压大于该值时一般可按照500V/1mm经验值取线间距。


但是这并不意味着所有的标准都能随意制定,还有一些与线间距相关标准还是要严格遵守的,如交流入口端至熔断器端连线。某些电源对体积要求很高,如模块电源。-般变压器输入侧线间距为1mm实践证明是可行的。对交流输入,(隔离)直流输出的电源产品,比较严格的规定为安全间距要大于等于6mm,当然这由相关的标准及执行方法确定。

  一般安全间距可由反馈光耦两侧距离作为参考,原则大于等于这个距离。也可在光耦下面印制板上开槽,使爬电距离加大以满足绝缘要求。一般开关电源交流输入侧走线或板上元件距非绝缘的外壳、散热器间距要大于5mm,输出侧走线或器件距外壳或散热器间距要大于2mm,或严格按照安全规范执行。
