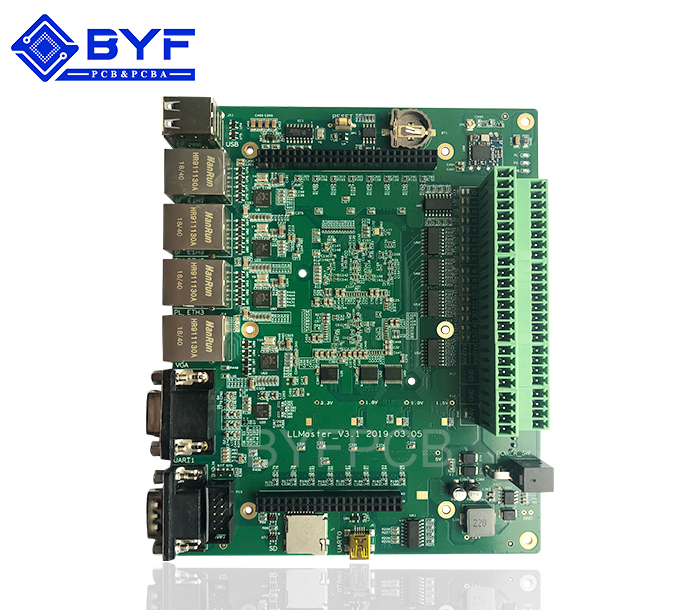

安防主板7

产品分类:安防SMT产品

型号：A06L16099

板材：联茂158A
板厚：1.6±0.16mm

尺寸：96mm*112mm

最小焊盘间距：0.15mm

最小焊盘大小：0.3mm
表面处理：沉金

在线咨询

24h 热线

189 2743 2288

产品简介

INTRODUCTION

在电子加工厂中SMT贴片加工是较为核心的一个加工生产环节，SMT贴片加工的质量决定着整个电子加工的核心加工质量。贴片元件上机进行表面贴装的时候是需要靠及自动贴片机来进行一个准确的加工，准确是因为有程序做支撑。那么SMT贴片的编程工作究竟是什么样的呢？
　　SMT贴片加工编程步骤分为两个阶段，一是离线准备工作，二是在线调试。每个SMT加工厂根据各自的SMT贴片机型号与管理模式不同具体的细节也有所差异。

SMT贴片加工编程的步骤是怎样的

离线准备工作：

一、首先整理客户提供的BOM清单，编程需要在电脑上进行，所以最好提供的是电子档文件。一般是excel格式的。

二、坐标的提取。根据客户提供的三种文件分：

1、如果客户发了已经导出的excel或txt文档的坐标，那直接用编程软件将坐标BOM清单合并。

2、客户发来了PCB文件，那就需要自己导出坐标了。

3、客户只提供了一份BOM，提供不了坐标，这时候就需要扫描仪了，将PCB扫描后采点保存成CAD格式，然后将坐标和BOM合成。

三、BOM与坐标合成后检查是否有遗漏或重位。

在线调试：

1、将编好的程序导入smt贴片机设备；

2、找到原点并制作mark标记；

3、将位号坐标逐步校正；

4、优化保存程序，再次检查元件方向及数据；

5、开机贴片一片板首件确认。
